MEHRZWECKTRÄGER RAPTOR HYDRO
Mähen, Rechen, Transportieren u.a. / Einfaches Tauschen des Zubehörs

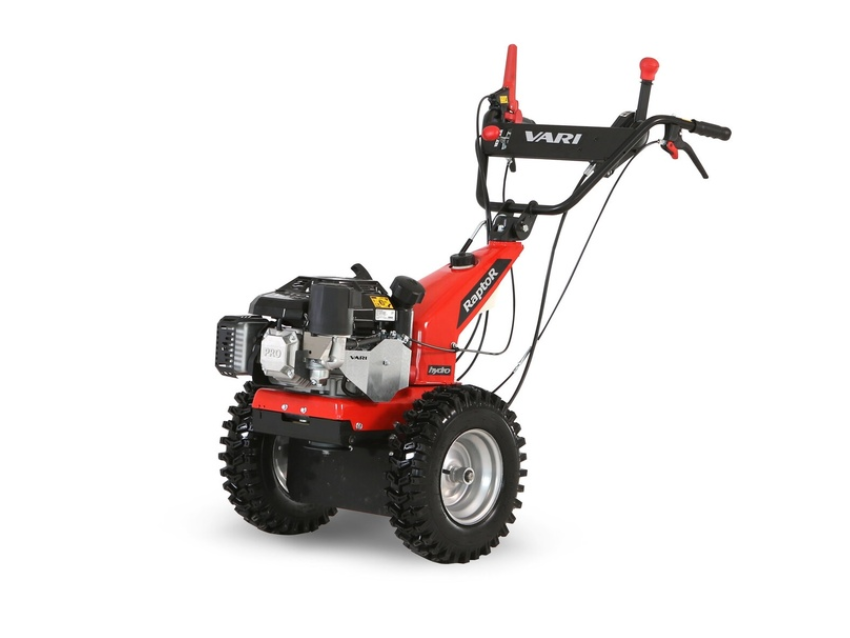

Der Vari Raptor Hydro ist der ultimative Mehrzweckträger für das ganze Jahr. Ausgestattet mit dem leistungsstarken KOHLER COMMAND PRO CV224 Motor und einem robusten, hydrostatischen Getriebe, bietet diese Maschine eine Vielzahl von Funktionen, die Ihre Arbeit erheblich erleichtern.
Der Raptor Hydro überzeugt durch seine hervorragende Ergonomie und Ausbalancierung, was die Bedienung besonders komfortabel macht. Mit dem starken Viertaktmotor KOHLER COMMAND PRO 224 und einem vierstufigen Zyklon Luftfilter ausgestattet, ist diese Maschine ideal für Hochgrasmähen, Heuwenden und Kehren. Das Chassis wurde mit modernster 3D-Technologie SOLIDWORKS entworfen, was für zusätzliche Stabilität sorgt.
Ein weiterer Vorteil ist das hydrostatische Getriebe: Es ermöglicht die stufenlose Änderung der Fahrgeschwindigkeit und -Richtung ohne Anhalten des Zubehörantriebs. Dies macht den Raptor Hydro besonders flexibel und effizient.
Hauptmerkmale
Feste Pressteile des Chassis
Das Chassis aus gepresstem Stahl sorgt für maximale Stabilität und Langlebigkeit.
Hydrostatisches Getriebe TUFF TORQ K-46ED
Ermöglicht stufenlose Geschwindigkeits- und Richtungsänderungen
ohne Anhalten des Zubehörantriebs.
Automatische Differenzialsperre
Bietet optimale Traktion auch in schwierigem Gelände.
Antivibrationsbefestigung der Lenkholme
Minimiert Vibrationen und erhöht den Bedienungskomfort.
Integrierte Kupplung mit Zubehörbremse
Garantiert schnelles und sicheres Anhalten der Anbaugeräte.
Bequeme Verbindung mit Anbaugeräten
Einfache Umrüstung in nur 5 Minuten.
Vielseitige Einsatzmöglichkeiten
Der Vari Raptor Hydro eignet sich perfekt für die Pflege von Grasflächen sowie den Transport von Material. Dank der schnellen Umrüstung innerhalb von nur 5 Minuten kann er als Gestrüppmäher, Mulchmäher, Heuwender, Räumschild oder Kehrbürste eingesetzt werden. Auch ein Anhängersitz oder ein Kippanhänger lassen sich problemlos anschließen.
Die patentierte Anlaufkupplung mit Bremse NORAM-VARI sorgt für einen schnellen Start und ein sicheres Anhalten der Anbaugeräte, was die Lebensdauer verlängert und den Bedienkomfort erhöht. Mit einem Zusatz-Kraftstoffbehälter von 5,9 Litern können Sie lange arbeiten, ohne häufig nachzutanken.
ANBAUGERÄTE / ZUBEHÖR
Gestrüppmähwerk RBS-700D
Das Mähwerk ist eine Mähscheibe mit fünf Messerklingen - ein sehr robustes gepresstes Teil mit einer unteren Stahlscheibe, welche die ganze Fläche der Mähscheibe bedeckt und die Messerbefestigung schützt. Die Befestigung der Messerklingen T-Bar gleichzeitig erhöht die Umfangssteifheit der Mähscheibe sowie ihre Lebensdauer.
Mulchmähwerk RMS600
Das Mulchmähwerk ist für die Grundstücksbesitzer bestimmt, die das Gras nur ab und zu mähen brauchen, das Grundstück damit sauber halten wollen, und das Grass nicht weiter verwenden wollen. Der Mulcher kann ohne Probleme dichtes, frisches Gras, altes Gras, sowie Besamungspflanzen mit dem Durchmesser bis zu 1 cm mähen.
Kehrbürste RKV-1000
Die Kehrbürste ist perfekt
geeignet um feste Unreinheiten oder frisch gefallenen Schnee auf den
Straßen, Gehwegen und anderen Wegen mit befestigter Oberfläche
wegräumen. Die schwenkbare Lagerung der Bürste ermöglicht, auch
auf unebenen Geländen zu arbeiten. Die Arbeitsbreite beträgt 100 cm.
Anhängesitz AV-650
Sitz für bequemes Arbeiten beim Mähen und Aufräumen auf geräumigen Flächen. Nutzlast 120 kg, abgefederter Metallsitz, Pedalbremsen, Trittbretter und teleskopische Deichsel. Man kann den Anhängesitz AV-650 an folgende Geräte anschließen: F-700 Hydro, Raptor Hydro, BDR-720D Adela Pro und die Getriebe DSK-316 mit anmortiertem oder integriertem Anhang.
Heuwender, Rechen ROP-115
Das ROP-115 ist eine ganze Reihe von Tätigkeiten das ganze Jahr benutzen. Schon im Frühling kann man die Rasenflächen aktiv lüften, in der Hochgrasmähensaison kann man mit Hilfe des Heuwenders die Schwaden ausbreiten, wenden und am Ende bequem harken. Im November und anfangs Dezember eignet sich der Heuwender für Laubharken und im Winter wird er einen Helfer für Wegräumen von Schnee.
Kippanhänger ANV200
Der Anhänger ist ein hervorragender Helfer für alle, die kleinere Ladungen transportieren möchten. Er ist mit einem abgefederten Sitz und Rädern mit breitem Radabstand ausgestattet. Er ist mit Trommelbremsen mit Pedalbetätigung, einer Handbremse und einem abgefederten in Längsrichtung verstellbaren Sitz ausgestattet. Der Kasten ist kippbar und alle vier Seiten sind umklappbar sowie abnehmbar.
Automatic Differential Lock ADL
Technische Daten
Leistung
- Empfohlene Rasengrößeohne Begrenzung
- Motortyp KOHLER Command PRO CV224
- Hubraum 224 m³
- Leistung 7,75 PS
- Drehmoment 14,9 N.m.
- Ölfüllungsvolumen im Motor 0,6 Liter
- Ölqualität im Motor 10W-30
- Kraftstofftankvolumen 1,4 + 4,5 Liter
- Maschinenbremse Betriebsbremse, automatische Bremse, Parkbremse
- Getriebekastentyp hydrostatisch, TUFF TORQ K-46ED
Mähsystem
- Arbeitsbreiteje nach Anbaugerät
- Radantriebvorwärts + Rückwärtsgang
-
Anzahl der Gänge
stufenlose Schaltung - Fahrgeschwindigkeit VW: 0 - 8,0 / RW: 0 - 1,5 km/St.
- Ölfüllungsvolumen im Getriebe 2,3 Liter
- Ölqualität im Getriebe Hydrauliköl 10W-30
- Verstellung der Lenkholme Seiten- und Höhenverstellung
Daten
- Gewicht74 kg
- VARI Artikelnummer 4553
Warnhinweise und Sicherheitsinformationen
Grundlegende Informationen
Der Benutzer ist verpflichtet, sich mit der Bedienungsanleitung vertraut zu machen und alle Anweisungen zur Bedienung der Maschine zu beachten, um die Gefährdung der Gesundheit und des Eigentums des Benutzers sowie der Dritten zu verhindern. Die in der Bedienungsanleitung genannten Sicherheitsanweisungen beschreiben nicht alle Möglichkeiten, Bedingungen und Situationen, die in der Praxis vorkommen können. Die Sicherheitsfaktoren, wie der gesunde Menschenverstand, Umsicht und Sorgfalt, sind nicht Bestandteil der Bedienungsanleitung, jedoch wird vorausgesetzt, dass jede Person, die mit der Maschine umgeht oder an ihr Wartungsarbeiten durchführt, über diese Eigenschaften verfügt.
Mit dieser Maschine dürfen lediglich geistig und körperlich gesunde Personen arbeiten. Bei professionellem Einsatz dieser Maschine hat der Besitzer der Maschine die Schulung bzgl. des Arbeitsschutzes und der Bedienung dieser Maschine zu gewährleisten und hierzu die einschlägigen Schulungsaufzeichnungen zu führen. Er hat ferner die sog. Kategorisierung der Arbeiten gemäß den einschlägigen lokalen rechtlichen Vorschriften durchzuführen. Falls Sie einige Informationen in dieser Bedienungsanleitung nicht verstehen, nehmen Sie, bitte, Kontakt mit Ihrem Händler oder direkt mit dem Hersteller der Maschine auf.
Die Bedienungsanleitungen, mit denen diese Maschine ausgestattet ist, sind integrierter Bestandteil der Maschine. Sie haben ständig verfügbar zu sein, an einer zugänglichen Stelle aufbewahrt zu sein, an der sie nicht vernichtet werden können. Beim Weiterverkauf der Maschine sind dem neuen Besitzer die Bedienungsanleitungen zu übergeben. Der Hersteller trägt keinerlei Verantwortung für allfällige Risiken, Gefahren, Notfälle und Verletzungen infolge des Betreibens der Maschine, sofern nicht alle o.g. Bedingungen erfüllt sind. Der Hersteller trägt keine Verantwortung für Schäden infolge des unberechtigten Einsatzes oder der unkorrekten Bedienung der Maschine, ggf. einer Abänderung der Maschine ohne Zustimmung des Herstellers. Bei der Arbeit sind insbesondere die Sicherheitsvorschriften zu befolgen, um einer Verletzung der eigenen Person sowie Dritter bzw.
Schäden an Sachwerten vorzubeugen.
VARI, A. S.
Opolanska 350
28907 Libice nad Cidlinou
Tschechische Republik
Telefon: + 42 (0)325 637404, Fax: + 42 (0)325 637550
Mail: vari@vari.cz
Web: https://www.vari.cz/de/
Die Maschine ist so konzipiert, dass die Bedienung vor den wegfliegenden Teilen des gemähten Bestandes maximal geschützt wird.
Entfernen Sie weder passive noch aktive Sicherheitselemente. Andernfalls droht Verletzungsgefahr.
- Der Bediener muss mindestens 18 Jahre alt sein. Der Bediener hat sich mit den Betriebsanleitungen vertraut zu machen und die allgemeine Grundsätze des Arbeitsschutzes zu kennen.
- Bei der Arbeit benutzen Sie nur freigegebene Arbeitshilfsmittel – Schutzbrille, Gehörschutzmittel, anliegende Bekleidung, festes Schuhwerk, Arbeitshandschuhe. Halten Sie den durch den Handgriff gegebenen Sicherheitsabstand zur Maschine ein.
- Bei der Arbeit mit der Maschine haben sich alle sonstigen Personen (insbesondere Kinder) und Tiere außerhalb des Arbeitsbereiches der Maschine aufzuhalten. Der Bediener darf in der Arbeit erst nach ihrem Verweis in eine sichere Entfernung fortfahren.
- Vor jeder Verwendung der Maschine kontrollieren Sie, ob eines der Teile (insbesondere der Arbeitsmechanismus oder seine Verkleidung) nicht beschädigt oder locker ist. Die festgestellten Mängel sind sofort zu beheben. Bei Reparaturen verwenden Sie nur Original-Ersatzteile.
- Verbot der Verwendung der Maschine in geschlossenen Räumen! Die Abgase enthalten giftige Stoffe, die den Verlust des Bewusstseins oder den Tod verursachen können.
- Beim Füllen des Tanks mit Kraftstoff rauchen Sie nicht, verwenden Sie kein offenes Feuer, füllen Sie den Kraftstoff nicht in geschlossenen, ungelüfteten Räumen nach – Gefahr der Explosion der Benzindämpfe.
- Achten Sie darauf, dass beim Auffüllen des Kraftstoffs sein Entweichen oder das Benetzen von Teilen des Motors oder der Maschine verhindert werden. Im gegenteiligen Falle trocknen Sie die benetzten Teile und warten Sie das Verdampfen des Benzins ab.
- Lassen Sie beim Austausch der Zusatzgeräte (Adapter) erhöhte Vorsicht walten. Nach dem Abschalten des Motors bleibt der Auspuffdämpfer des Motors heiß.
- Vergewissern Sie sich bei jedem Starten des Motors, dass der Einstellhebel der Antriebsgeschwindigkeit in der Position „N“ ist. Die Sicherheitsarretierung muss in der Kerbe des Sicherheitsringes am Körper des Bedienhebels eingerastet sein.
- Vor Beginn der Arbeit mit allen Zusatzgeräten (Adaptern) überprüfen Sie die Funktion des Ausschaltens der Kupplung des Radantriebs, der Hebel befindet sich am rechten Griff des Lenkers.
- Verbot der Arbeit ohne montierte Sicherheitsverkleidungen der Riemenübersetzungen der Adapter mit aktivem Arbeitswerkzeug.
- Ändern Sie nie die Einstellung der Lenkerposition, wenn die Maschine in Bewegung ist! Es droht der Verlust der Kontrolle über die Maschine mit der Möglichkeit der Gefährdung der Gesundheit oder des Eigentums der Bedienung bzw. weiterer Personen.
- Das Schalten des Rückwärtsganges führen Sie nur im Ruhezustand der Maschine und bei gelöster Kupplung des Radantriebs durch!
- Lassen Sie im Falle der Änderung der Geschwindigkeit während der Fahrt der Maschine erhöhte Vorsicht walten! Die nur mit einer Hand geführte Maschine kann unerwartet die Richtung ändern.
- Die Betriebsbremse dient lediglich der kurzzeitigen Verringerung der Geschwindigkeit des Radantriebs der Maschine z.B. beim Hinabfahren steilerer Hänge. VORSICHT - Nach dem Loslassen des Bedienhebels fährt die Maschine wieder mit der ursprünglich eingestellten Geschwindigkeit an!
- Vor Beginn des Zurückstoßens, insbesondere bei der Führung der Maschine durch die zu Fuß gehende Bedienung, sollten Sie sich vergewissern, ob hinter Ihnen ein ausreichender Manipulationsbereich ohne gefährliche Unebenheiten mit Einfluss auf die Stabilität der Bedienung vorhanden ist.
- Der für die Maschine sichere Böschungswinkel beträgt 10°. Die maximale Neigung des Motors bei der Arbeit ist langfristig 25°, kurzfristig (bis zu 1 Minute) 30°.
- Verwenden Sie die Maschine nicht auf feuchter Oberfläche. Sie müssen sich stets auf sicherem Gelände bewegen. Arbeiten Sie im Gehen, nie im Laufschritt. Seien Sie insbesondere an Hängen bei einer Richtungsänderung vorsichtig. Arbeiten Sie nicht an stark abschüssigen Hängen. Bei einem eventuellen Sturz halten Sie die Maschine nicht fest, sondern lassen Sie sie los.
- Bei der Verwendung auf rutschigen Oberflächen (z.B. Schneedecke) benutzen Sie stets qualitätsgerechte Winterschuhe mit rutschfestem Profil. Im Falle eines drohenden Sturzes halten Sie die Maschine nicht fest bzw. versuchen Sie nicht, sie anzuhalten.
- Lassen Sie den Motor nie lange bei maximalen Drehzahlen oder im Leerlauf bei gelöster Kupplung des Arbeitsgeräteantriebs und Kupplung des Radantriebs laufen! Es könnten die Komponenten des Maschinenantriebs (Lager der Kupplung, Keilriemen, Riemenscheibe, Kupplungsrolle usw.) beschädigt werden, was das unerwartete Starten des Antriebs der Adapter (Zusatzgeräte) oder das Anfahren der Maschine zur Folge haben kann.
- Information für den Betreiber der Maschine, die von der Anforderung der Richtlinie 2002/44/ES - Gefährdung der Arbeitnehmer durch Vibrationen - ausgehen:
- Im Hinblick auf den Wert des deklarierten Schalldruckpegels A am Arbeitsplatz der Bedienung sind bei der Arbeit persönliche Gehörschutzmittel zu verwenden, die für den oben angeführten Lärmpegel wirksam.
- Im Hinblick auf die deklarierten Werte der an die Hand/den Arm übertragenen Vibrationen sind bei der Arbeit mit diesem Maschinentyp die Arbeitsverfahren durch die Wahl geeigneter technologischer Pausen zum Zwecke der Verringerung des Einwirkens der Vibrationen anzupassen.
- Verbot der Arbeit mit der Maschine mit angeschlossenen Arbeitsgeräten (Adaptern) auf Verkehrswegen aller Klassen mit Ausnahme ihres lotrechten Überquerens dort, wo es erlaubt ist.
- Sofern Sie bergab fahren, nicht entkuppeln und zugleich mit der Fußbremse am Auflieger abbremsen, um das Anfahren des Gespanns mit hoher Geschwindigkeit und die Verringerung der Beherrschbarkeit zu verhindern.
- Es ist verboten, jedwede Schutzeinrichtungen und Schutzabdeckungen von der Maschine zu entfernen.
- Sämtliche Reparaturen, das Einstellen, Schmieren und das Reinigen der Maschine führen Sie nur im Ruhezustand der Maschine bei getrenntem Kabel der Zündkerze durch.
- Bei der Arbeit mit Schmierstoffen und beim Waschen der Maschine halten Sie die grundlegenden Regeln der Hygiene sowie die Vorschriften und Gesetze über den Umweltschutz ein.
Es ist verboten, jedwede Schutzeinrichtungen und Schutzabdeckungen von der Maschine zu entfernen!
Der Benutzer ist verpflichtet, die an der Maschine angebrachten Symbole in leserlichem Zustand zu halten und im Falle ihrer
Beschädigung ihren Austausch zu gewährleisten!
